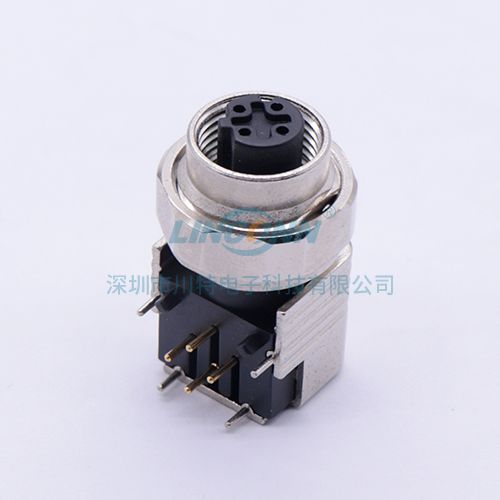

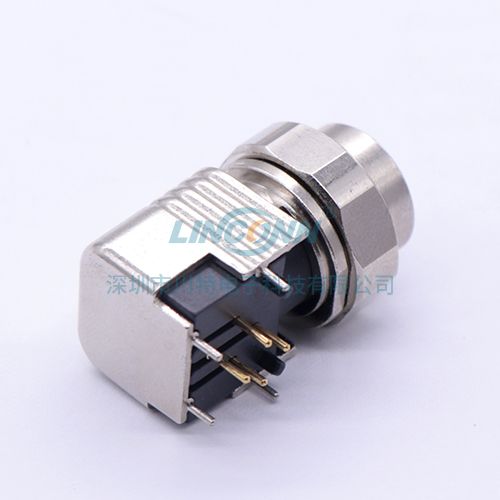

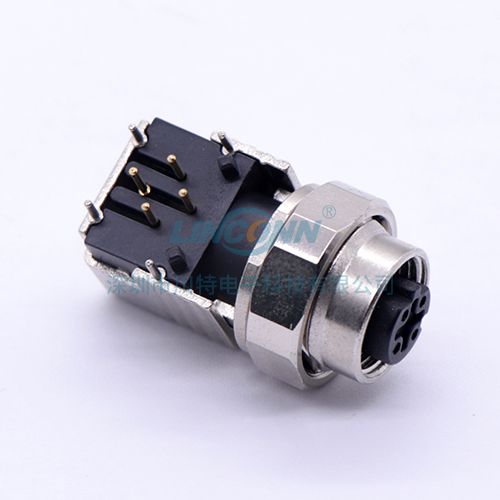

| 型号 | M12H8 | 安装方式 | 外(前)锁 |
| 接线方式 | PCB | 产品芯数 | 304D |
| 产品极性 | D code | 产品性别 | 母头 |
| 使用类型 | 插座/板端 | 针类型 | 母针/插孔 |
| 角度 | 弯头（90度） | 针类别 | 弯角母针 |
| 安装孔尺寸 | 12.2 |
| M12技术参数 | ||||||||||
| 执行标准 | 温度等级 | 绝缘体材质 | 插针材质 | 密封材质/密封圈 | 壳体材质 | 接触电阻 | 绝缘阻抗 | 是否屏蔽 | 防护等级 | 盐雾 |
| IEC61076-2-101 | -25℃ ~ +85℃ | TPU/PA | 铜合金镀金 | 硅胶 | 铜合金镀镍 | ≤10mΩ | ≥100MΩ | 屏蔽 | IP67 | ＞48H |
| M12电气参数 | ||||||
| 芯数 | 导体OD | 接口防呆类型 | 额定电流 | 额定电压 | 适配线规 | |
| mm | A/C or D/C | AWG | mm2 | |||
| 3 | 1 | A | 4A | 250 | 22 | 0.34 |
| 4 | 1 | A/B/D | 4A | 250 | 22 | 0.34 |
| 5 | 1 | A/B/D | 4A | 60 | 22 | 0.34 |
| 6 | 0.8 | A | 2A | 30 | 24 | 0.25 |
| 8 | 0.8 | A | 2A | 30 | 24 | 0.25 |
| 12 | 0.6 | A | 1.5A | 30 | 26 | 0.14 |
| 17 | 0.6 | A | 1.5A | 30 | 26 | 0.14 |
