圆形连接器选择方法有哪些
2022-07-16 16:08:00

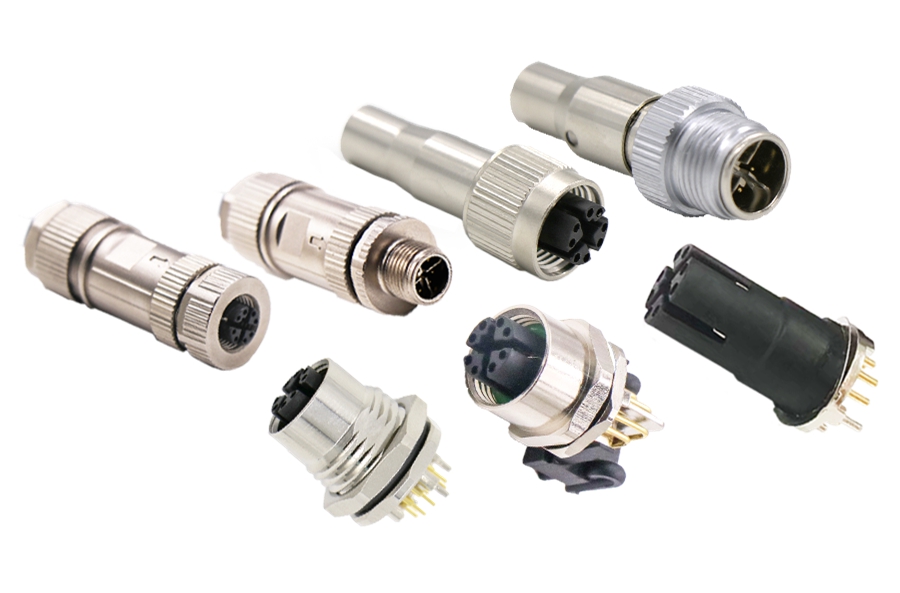

圆形连接器是连接电气线路的机电元件,有各种各样的型号,比如有M12圆形连接器、M5连接器、有圆形卡口连接器等,那么多的型号类别,有时大家在选择的时候可能会比较迷茫不知道该如何选择,但是其实,选择电子连接器首要考虑的问题而是连接器的电气参数,那如何通过电气参数来选择自己想要的电子连接器呢,一起跟着连接器厂家来看看吧
①额定电压
额定电压又称工作电压,它主要取决于电连机器所使用的绝缘材料,接触对之间的间距大小。某些元件或装置在低于其额定电压时,可能不能完成其应有的功能。电连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。原则上说,电连接器在低于额定电压下都能正常工作。笔者倾向于根据电连接器的耐压(抗电强度)指标,按照使用环境,安全等级要求来合理选用额定电压。也就是说,相同的耐压指标,根据不同的使用环境和安全要求,可使用到不同的最高工作电压。这也比较符合客观使用情况。
②额定电流
额定电流又称工作电流。同额定电压一样,在低于额定电流情况下,电连接器一般都能正常工作。在电连接器的设计过程中,是通过对电连接器的热设计来满足额定电流要求的,因为在接触对有电流流过时,由于存在导体电阻和接触电阻,接触对将会发热。当其发热超过一定极限时,将破坏连接器的绝缘和形成接触对表面镀层的软化,造成故障。因此,要限制额定电流,事实上要限制连接器内部的温升不超过设计的规定值。在选择时要注意的问题是:对多芯连接器而言,额定电流必须降额使用。这在大电流的场合更应引起重视,例如φ3.5mm接触对,一般规定其额定电流为50A,但在5芯时要降额33%使用,也就是每芯的额定电流只有 38A,芯数越多,降额幅度越大。
③接触电阻
接触电阻是指两个接触导体在接触部分产生的电阻。在选用时要注意到两个问题,第一,连接器的接触电阻指标事实上是接触对电阻,它包括接触电阻和接触对导体电阻。通常导体电阻较小,因此接触对电阻在很多技术规范中被称为接触电阻。第二,在连接小信号的电路中,要注意给出的接触电阻指标是在什么条件下测试的,因为接触表面会附则氧化层,油污或其他污染物,两接触件表面会产生膜层电阻。在膜层厚度增加时,电阻迅速增大,是膜层成为不良导体。但是,膜层在高接触压力下会发生机械击穿,或在高电压,大电流下会发生电击穿。对某些小体积的连接器设计的接触压力相当小,使用场合仅为mA和mV级,膜层电阻不易被击穿,可能影响电信号的传输。在GB5095《电在设备用机电元件基本试验规程及测量方法》中的接触电阻测试方法之一“接触电阻——毫伏法“规定,为了防止接触件上绝缘薄膜被击穿,测试回路的开路电动势的直流或交流峰值应不大于20mV,直流或交流试验电流应不大于100mA。事实上这是一种低电平接触电阻的测试方法,因此,有此要求的选择者,因选用由低电平接触电阻指标的连接器。
④屏蔽性
在现代电气电子设备中,元器件的密度以及它们之间相关功能的日益增加,对电磁干扰提出了严格的限制。所以连接器往往用金属壳体封闭起来,以阻止内部电磁能辐射或受到外界电磁场的干扰。在低频时,只有磁性材料才能对磁场起明显屏蔽作用。此时,对金属外壳的电连续性有一定的规定,也就是外壳接触电阻。
以上这几点是关于如何通过电气参数来选择合适的电子连接器,以上几点川特电子也能完全根据客户需求来定制的,如果您有连接器定制需求或者不知道该如何选择合适的电子连接器,欢迎您与川特电子联系哦
①额定电压
额定电压又称工作电压,它主要取决于电连机器所使用的绝缘材料,接触对之间的间距大小。某些元件或装置在低于其额定电压时,可能不能完成其应有的功能。电连接器的额定电压事实上应理解为生产厂推荐的最高工作电压。原则上说,电连接器在低于额定电压下都能正常工作。笔者倾向于根据电连接器的耐压(抗电强度)指标,按照使用环境,安全等级要求来合理选用额定电压。也就是说,相同的耐压指标,根据不同的使用环境和安全要求,可使用到不同的最高工作电压。这也比较符合客观使用情况。
②额定电流
额定电流又称工作电流。同额定电压一样,在低于额定电流情况下,电连接器一般都能正常工作。在电连接器的设计过程中,是通过对电连接器的热设计来满足额定电流要求的,因为在接触对有电流流过时,由于存在导体电阻和接触电阻,接触对将会发热。当其发热超过一定极限时,将破坏连接器的绝缘和形成接触对表面镀层的软化,造成故障。因此,要限制额定电流,事实上要限制连接器内部的温升不超过设计的规定值。在选择时要注意的问题是:对多芯连接器而言,额定电流必须降额使用。这在大电流的场合更应引起重视,例如φ3.5mm接触对,一般规定其额定电流为50A,但在5芯时要降额33%使用,也就是每芯的额定电流只有 38A,芯数越多,降额幅度越大。
![](/statics/js/kindeditor/attached/image/20220804/20220804160914_56404.jpg)
接触电阻是指两个接触导体在接触部分产生的电阻。在选用时要注意到两个问题,第一,连接器的接触电阻指标事实上是接触对电阻,它包括接触电阻和接触对导体电阻。通常导体电阻较小,因此接触对电阻在很多技术规范中被称为接触电阻。第二,在连接小信号的电路中,要注意给出的接触电阻指标是在什么条件下测试的,因为接触表面会附则氧化层,油污或其他污染物,两接触件表面会产生膜层电阻。在膜层厚度增加时,电阻迅速增大,是膜层成为不良导体。但是,膜层在高接触压力下会发生机械击穿,或在高电压,大电流下会发生电击穿。对某些小体积的连接器设计的接触压力相当小,使用场合仅为mA和mV级,膜层电阻不易被击穿,可能影响电信号的传输。在GB5095《电在设备用机电元件基本试验规程及测量方法》中的接触电阻测试方法之一“接触电阻——毫伏法“规定,为了防止接触件上绝缘薄膜被击穿,测试回路的开路电动势的直流或交流峰值应不大于20mV,直流或交流试验电流应不大于100mA。事实上这是一种低电平接触电阻的测试方法,因此,有此要求的选择者,因选用由低电平接触电阻指标的连接器。
④屏蔽性
在现代电气电子设备中,元器件的密度以及它们之间相关功能的日益增加,对电磁干扰提出了严格的限制。所以连接器往往用金属壳体封闭起来,以阻止内部电磁能辐射或受到外界电磁场的干扰。在低频时,只有磁性材料才能对磁场起明显屏蔽作用。此时,对金属外壳的电连续性有一定的规定,也就是外壳接触电阻。
以上这几点是关于如何通过电气参数来选择合适的电子连接器,以上几点川特电子也能完全根据客户需求来定制的,如果您有连接器定制需求或者不知道该如何选择合适的电子连接器,欢迎您与川特电子联系哦
